別名：掛鉤拋丸機，吊掛式拋丸機，拋丸機，吊鉤拋丸機
拋丸機主要技術參數：
一、 機器的用途
該機是利用高速回轉的葉輪，將彈丸拋向滾筒內連續翻轉的工件上，達到到清理的目的。它適用于各行業的小型鑄件、鍛件、沖壓件、齒輪、彈簧等件的清砂、除銹、去氧化皮和表面強化，特別適用于怕磕碰的零件的清理及強化。
本機是綜合國內外技術，設計開發的新產品，是一種清理效果好、結構緊湊、噪聲小、成套性好的清理設備，具有以下特點：
1、 該機采用了懸臂離心式拋丸器，具有使用壽命長、結構簡單等特點。
2、 采用BE型分離器，具有良好的分離效果和較高的生產率，對提高葉片壽命有積極的作用。
3、 采用袋式除塵器，粉塵排放濃度低于國家規定的標準，改善了工人的勞動環境。
二、 主要結構及工作原理

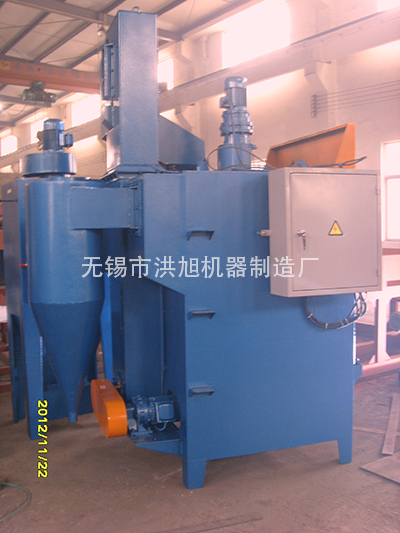

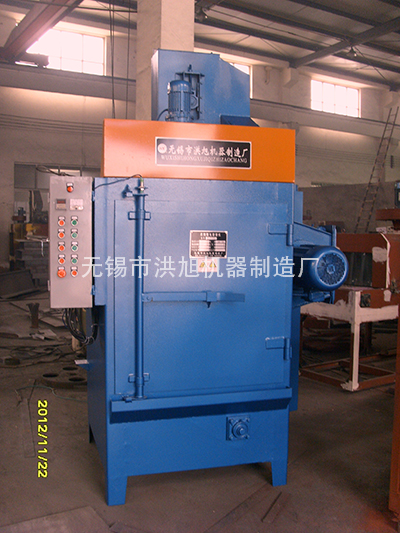

本機是一種小型清理設備，主要由清理室、拋丸器、提升機、分離器系統、電器系統等部分組成。
工作原理：在清理室中加入規定量的工件，機器啟動后，工件旋轉，同時拋丸器高速拋出的丸量成扇形彈束，均勻地打擊在工件表面，從而達到清理的目的，拋出后的彈丸粒經過工件表面后流入底部的鋼板網過篩，將較大的顆粒篩出，鋼丸及細砂即落入篩網下的螺旋輸送器中，經螺旋輸送器送入提升機內，由提升機提到分離器中進行分離粉塵由風機吸送到除塵器內，經布袋過濾，清理空氣排入大氣中，灰塵落入除塵器底部的集塵箱中，用戶可定期清除。
三、主要技術參數
1、工件自轉數 3.6r/min
2、被清理工件******單件重量 10kg
3、吊鉤******載重量 150kg
4、生產率 300—500kg/h（灰鑄件）
5、拋丸器
轉數 2890r/min
葉輪直徑 Ф300mm
拋丸量 100kg/min
拋丸器功率 4KW
6、除塵器風量 1828m3/h
7、總功率 6.4 KW
8、機器外型尺寸 （長×寬×高） 2000×2100×2800mm
9 機器總重 1143.5㎏
